3) LE ESPERIENZE

Da quando ho ripreso con una certa assiduità l'attività di radioamatore, mi sono passati per le mani diversi apparati che non possiedo più.
Li voglio citare come atto di riconoscenza per avermi regalato momenti di divertimento.



4) LE ANTENNE

Le antenne che utilizzo sono:

- ECO 7+  : verticale  per le decametriche

- Diamond D130 : discone a larga banda utilizzabile da 25 a 1300 MHz

- Comet GP-98 : verticale per 144/432/1200 Mhz.

Immediatamente sotto l'antenna per le decametriche ho installato un accordatore automatico MFJ-994B. Si tratta di un accordatore automatico con memoria, controllabile manualmente da remoto tramite il tastierino MFJ-993RC, che può sopportare anche la potenza dell'aiutino.
L'accordatore automatico posto vicino all'antenna rispetto a quello interno agli apparati consente:

- di far insistere sul cavo coassiale di discesa un ROS molto più basso rispetto al caso di accordatore posizionato dentro la stazione; così facendo si diminuisce significativamente la irradiazione da parte del cavo riducendo i rientri di radiofrequenza all'interno della stazione ed i disturbi agli apparecchi dei vicini

- di avere l'accordatore funzionante anche in ricezione, mentre sovente l'accordatore interno all'apparato lavora solo in trasmissione, migliorando quindi anche la pulizia dei segnali ricevuti.

Dopo tutto gli accordatori d'antenna installati in stazione, interni o esterni all'apparato radioelettrico, possono essere efficaci per quanto riguarda la diminuzione del ROS visto dall'apparato, però non possono essere altrettanto efficaci per ridurre gli effetti negativi che il disadattamento di impedenza provoca sul cavo di discesa. Perciò quando il disadattamento è forte, meglio un accordatore subito sotto l'antenna.

A proposito di antenne e connettori, lo sapevate...



5) I FILTRI

Io abito a pochi passi dalla collina di M. Mario che è letteralmente infestata da ogni tipo di apparato in grado di emettere radiofrequenza dalle Onde Medie in su. Anche la Città del Vaticano dà il suo significativo contributo ad aumentare il numero ed il livello dei segnali radioelettrici presenti in zona.

Pertanto:

 - L'apparato operante in HF è connesso all'antenna tramite un filtro passa-basso anti TVI Drake TV-1000LP



- sempre per le HF è utilizzabile un cancellatore di rumore  d'antenna MFJ-1026. Funziona sommando vettorialmente il segnale dell'antenna principale con quello di una seconda antenna da mettere non vicina a quella principale. Regolando i controlli a pannello, molto spesso si riesce a trovare una condizione per cui il segnale interferente viene attenuato molto più che quello utile e l'ascolto migliora.
Interessante.



- dato che i ricevitori non specifici per radioamatori sovente risentono di fenomeni di sovraccarico in decametriche in presenza di forti segnali indesiderati, l'ingresso d'antenna per le frequenze fino ai 50 MHz può essere fatto passare attraverso un preselettore/accordatore (solo per LW/MW/SW) per ricezione: lo Yaesu FRT-7700. Un preselettore aiuta gli stadi di ingresso del ricevitore a resistere a segnali interferenti molto lontani dal segnale ricevuto.

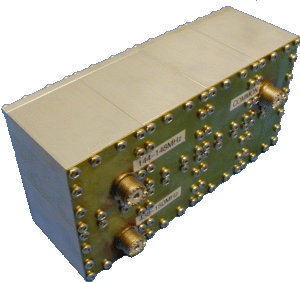

- il problema della reiezione dei segnali interferenti fuori banda, nel mio caso, è più forte per le VHF e le UHF, per questo motivo connetto gli apparati VHF / UHF all'antenna tramite un filtro passa - banda DCI-145/435-DX-DB oppure del DCI-145/435-DB della DCI canadese.
Questi filtri sono analoghi tra loro e differiscono solo per il fatto di avere o due uscite separate per 144 e 432 (versione DX-DB qui a destra) o una sola uscita miscelata (versione DB qui a sinistra). Sono realizzati secondo criteri di notevole qualità ed il costruttore fornisce i grafici della risposta in frequenza misurati sul singolo esemplare. Con tali dsipositivi i segnali per VHF e per UHF attraversano due filtri passa-banda larghi poco più della larghezza della banda assegnata ai radioamatori e con fianchi molto ripidi. Per esempio, la reiezione dichiarata in banda broadcast FM supera i 100 dB e  l'attenuazione in banda passante è minore di 1 dB.
Si ottiene maggiore pulizia dei segnali ricevuti nonché una maggiore sensibilità causata dalle minore o assente desensibilizzazione dei primi stadi a radiofrequenza dei ricevitori causata dai forti segnali interferenti fuori banda che, ripeto, infestano le mie antenne.

A questi filtri non gli faccio trovare pace. Ora adopero il modello con una ingresso ed uscita singoli per ripulire il segnale ricevuto da una verticalina V/U che commuto tra un Kenwood TM-D710, un Icom IC-2820H ed uno Yaesu FTM-400D.



6) PER I MODI CODIFICATI
Per i modi codificati posso utilizzare i seguenti apparati di de-codifica:




Per controllare via software i tnc tipo PK232, KAM, KPC, TNC2,..., si possono adoperare sia programmi terminale che programmi dedicati. Esiste anche del software specifico che riconosce tali apparati e si autoadatta di conseguenza.
Però se si desidera sfruttare tutte le capacità del tnc, è necessario inviargli  i comandi così come a noi servono e non come un programmatore ha deciso che debbano essere. E di comandi ce ne sono un mare.
Una possibile soluzione è quella di utilizzare un programma terminale con gestione di script o macro. Però è bene che il programma preveda un numero comunque alto di script, facilmente editabili e facilmente distinguibili tra loro senza doversi ricordare cose tipo F1, F2 o F3.

Una elegantissima soluzione ce la offre il programma YATP che Giorgio I6MAT ha messo a punto e che consente:


Ora i tnc obbediscono docili.

Una soluzione per operare con i modi codificati in maniera più versatile che con i tnc si ottiene collegando in bassa frequenza il ricetrasmettitore con la scheda audio di un personal computer tramite una opportuna interfaccia hardware. C'è un'ampia scelta di programmi utilizzabili a tale scopo (anche gratuiti) che offrono versatilità ed efficienza di funzionamento in grado di rivaleggiare o superare gli apparati di de-codifica che ho citato sopra.
L'utilizzo di software dedicati rappresenta inoltre una soluzione più versatile del tnc poiché:


Anche il collegamento tra tnc e pc è bene che avvenga tramite una interfaccia. Il perché è descritto qui.



7) L'ALIMENTAZIONE ELETTRICA

Tutti gli apparati della stazione ed anche il personal computer ricevono la alimentazione elettrica tramite un trasformatore di isolamento con schermo elettrostatico interposto tra primario e secondario. Il primario è connesso alla rete elettrica tramite un filtro di rete per RF a doppia cella ed è protetto contro i sovraccarichi da un interruttore magnetotermico. Il secondario ha la presa centrale connessa alla terra generale ed alimenta i carichi tramite un interruttore differenziale sensibile anche alle correnti pulsanti unidirezionali (caratteristica necessaria per controllare anche gli alimentatori switching es. dei pc).

Quello che si ottiene è:

- riduzione dei disturbi a radiofrequenza immessi nella  e ricevuti dalla  rete elettrica
- sistema di protezione elettrico separato rispetto rispetto a quello dell'appartamento (in caso di guasto alla "zona radio" non c'è rischio che intervenga anche la protezione generale dell'appartamento)
- sistema di protezione elettrica per la zona radio più sensibile di quello dell'appartamento.

Un gruppo di continuità a stato solido completa la sezione relativa all'alimentazione elettrica (state attenti, a me e' successo di dover cambiare modello perché produceva anche a riposo e senza carico elettrico delle forti interferenze nelle bande degli 80 e 40 m).

E' tutto.
