Misure esemplare (A)
Set di misure del 05/02/2006 a cura di Renato Giussani
Il 5/2/2006 ho avuto il grande piacere di assistere ad un set molto didattico di misure acustiche
eseguite da Renato Giussani in persona.Tra le misure c'è anche stata quella dei parametri di Thiele e Small di uno dei miei woofer.
Di sotto una tabella di confronto tra le mie misure, quelle di Giussani e i dati dichiarati dal produttore.
| NHT | Datasheet | 56 gr (05/11/05) | 30 gr RG (05/02/06) | 64 gr (07/02/06) |
| MODEL: | 1259-4 | 1259-4 (A) | 1259-4 (A) | 1259-4 (A) |
| Fs | 16.5 | 22.8 | 21.19 | 22.84 |
| Fs Added Mass | - | 19.47 | - | - |
| Added Mass | - | 56 | 30 | 64 |
| Diameter | 252.0 | 252.0 | 250.0 | 252.0 |
| ZMax | - | 21.41 | 16.81 | 19.53 |
| ZMax Added Mass | - | 19.5 | - | 16.94 |
| Re | 3.52 | 3.44 | 3.30 | 3.40 |
| Qms | 2.68 | 4.24 | 2.66 | 3.98 |
| Qes | 0.53 | 0.812 | 0.649 | 0.839 |
| Qts | 0.445 | 0.682 | 0.522 | 0.693 |
| Cms | 0.696 | 0.3235 | 0.4805 | 0.3259 |
| Mms | 150.55 | 117.39 | 148.99 | |
| MMD | 128 | 144.4 | 111.24 | 142.69 |
| BL | 9.574 | 9.559 | 8.914 | 9.309 |
| VAS | 238.4 | 108.83 | 161.67 | 108.83 |
| dBSPL 1W/1m | - | 84.03 | 85.76 | 84.08 |
| dBSPL 2.83V/1m | 90.0 | 87.87 | 89.60 | 87.80 |
| Le 1kHz | 1.06 | (**) 0.99 | (*) 0.52 | (**) 0.98 |
(*) Le a 1KHz probabilmente inconsistente perchè misura impedenza non effettuata fino a 1 KHz.
(**) Valori calcolati dalla Clio. Ricavando per esempio la Le dalla curva di impedenza di sotto dove a 1KHz si legge un modulo di 8.79 ohm, a fronte di una Re di 3.4 ohm si ricava per Le il valore di 1.29 mH.
La quarta colonna di dati si riferisce ad un ulteriore set di misura che ho effettuato il 7/2/06 di cui di seguito è riportato il grafico di impedenza.
Set di misure del 05/11/2005
Grafici misura impedenza con e senza massa aggiunta.Il primo è relativo ad un peso di 56 gr di plastilina.

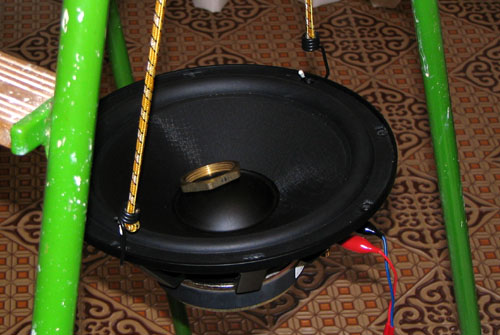

Il secondo è relativo ad un peso di 64 gr di ottone (dado).
Per la maggiore "pulizia" del grafico di impedenza scelgo la misura con il peso di 56 grammi.
Parametri di T & S ricavati dalla Clio relativi al peso di 56 grammi:
MANUFACTURER NHT
MODEL 1259 a4
DATE 05-11-2005
Fs 22.8066
Fs Added Mass 19.4712
Fs Known Vol 0.0000
Added Mass 56.0000
Known Vol 0.0000
Diameter 250.0000
ZMax 21.4141
ZMax Added Mass 19.5047
ZMax Known Vol 0.0000
Z F1F2 8.5828
Re 3.4400
Rms 5.0838
Qms 4.2438
Qes 0.8122
Qts 0.6817
Cms 0.3235
Mms 150.5575
BL 9.5591
VAS 108.8313
dBSPL 84.0354
L 1kHz 0.9974
L 10kHz 0.5062
CAS 7.793904E-7
RAS 2109.8290
MAS 62.4831
RAT 13133.7500
SD 0.0491
LCES 29.5563
CMES 1647.6610
RES 17.9741
MMD 144.4019
RMT 31.6467
eta 0.1526
Z Min 3.8534
Z AVG 14.7743
Simulazione con Bass-PC
Questa è effettuata inserendo l'altoparlante con i parametri di cui sopra.
Quest'altra invece usando la procedura di "misura" del Bass e inserendo i valori dalla misura di impedenza.
