Delta 4.5
Misure Woofer NHT1259-4 in cassa chiusa
(salta ai risultati delle misure T&S).
Misure di impedenza
Misure esemplare (A)
Grafico misura impedenza in cassa chiusa con e senza assorbente (riempimento 80%):

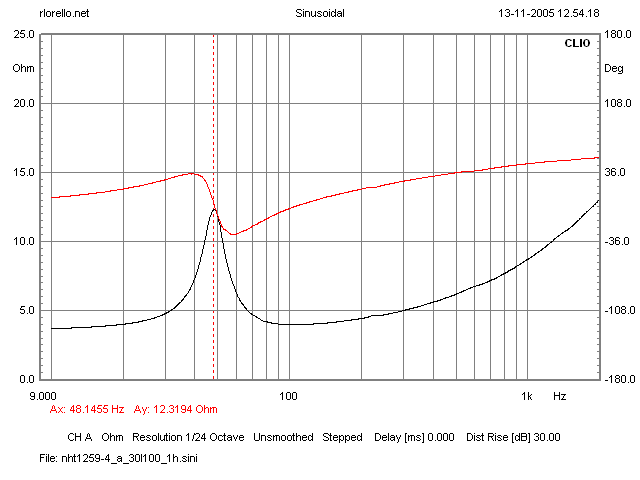

Questa invece è la misura di impedenza effettuata riempiendo
completamente il mobile di lana di vetro con leggera pressatura.
Alla curva di impedenza sovrastante corrispondono i seguenti parametri di T&S:
MANUFACTURER nht
MODEL 1259 box full
Fs 48.2417
ZMax 12.3194
Z F1F2 6.4719
Re 3.4000
Qms 4.5639
Qes 1.7397
Qts (Qtc) 1.2596
L 1kHz 0.9803
L 10kHz 0.5130
LCES 6.4476
CMES 1688.1010
RES 8.9194
Z Min 3.9701
Z AVG 14.0970
Questa invece è con il filtro passa-basso inserito.
MANUFACTURER NHT
MODEL 1259 box full filter
Fs 46.6346
ZMax 12.4111
Z F1F2 6.7765
Re 3.7000
Qms 5.3797
Qes 2.2850
Qts (Qtc) 1.6038
L 1kHz 3.3786
L 10kHz 3.6887
LCES 5.5262
CMES 2107.6370
RES 8.7111
Z Min 3.9455
Z AVG 67.9165
Misure esemplare (B)
Grafico misura impedenza in cassa chiusa con e senza assorbente (riempimento 50%):
Misure acustiche
Questo è lo schema del set di misura:
Particolare procedura di misura in campo vicino (mic a 5 mm da bordo cupola parapolvere).
Questa è la misura elettrica sull'uscita dell'amplificatore con
attaccato l'altoparlante, per consentire di valutare l'errore
introdotto dall'amplificatore (curva nera modulo, rossa fase):
Misure esemplare (A)

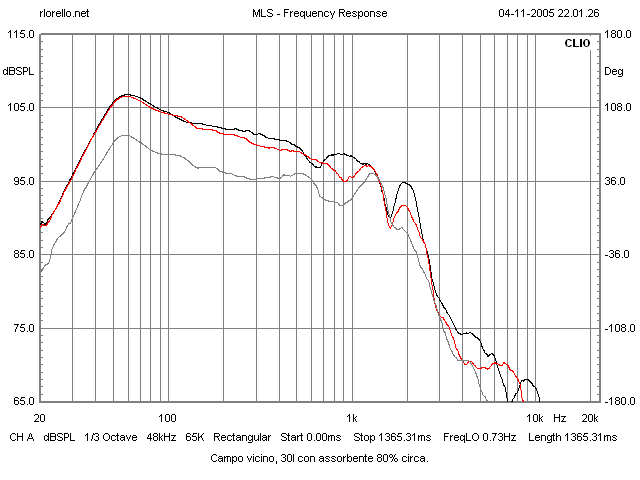

Grafico misura MLS in campo vicino in cassa chiusa con assorbente riempimento 80% circa.
- curva grigia: microfono a 10 cm circa da cupola
parapolvere, cassa a terra;
- curva rossa: microfono a 5 mm circa da cupola
parapolvere, cassa a terra;
- curva nera: microfono a 5 mm circa da cupola
parapolvere, cassa a 45 cm dal pavimento.
La stessa misura in modalità sinusoidale anzichè MLS.
Misura a terzi di ottava con rumore rosa, microfono a 5 mm circa:
Grafico misura MLS con cassa a terra e microfono sul pavimento (15 cm circa dal bordo del woofer) - curva nera.
Grafico misura MLS in campo vicino (mic a 5 mm) con altoparlante filtrato - curva nera.
Misure esemplare (B)
Grafico misura MLS in campo vicino (microfono a 10 cm circa da cupola
parapolvere) in cassa chiusa con e senza assorbente (riempimento 50%):
Grafico misura con sweep sinusoidale in campo vicino (mic a 5mm).
In nero altoparlante filtrato. In verde non filtrato.
Torna all'indice Delta 4.5
La maggior parte delle misure sono state realizzate con il sistema di misura Clio
This page © 2005 R. Lorello (last updated
2005-11-13)
