14 Due archi di circonferenza

Partiamo con la cosa più semplice: la circonferenza che delimita il globo. Tracciate un cerchio perfetto con la procedura ormai più volte descritta e collocatelo in modo che copra completamente la circonferenza esterna del globo. A questo punto, assicuratevi che il cerchio appena disegnato sia selezionato e, tenendo premuto il tasto SHIFT, afferrate con lo strumento puntatore una delle maniglie angolari della selezione; trascinate quindi verso l'interno del cerchio. Vedrete comparire l'anteprima di una nuova circonferenza, che si riduce di dimensioni man mano che trascinate verso l'interno. Interrompete il movimento non appena questa anteprima sia perfettamente sovrapposta ai due piccoli archi di circonferenza della bitmap sottostante, posti dietro la nuca della mamma e dietro la nuca del bambino. Prima di rilasciare il tasto sinistro del mouse ed il tasto SHIFT, premete il tasto destro del mouse. Avrete ottenuto in questo modo un secondo cerchio perfetto, più piccolo di quello di partenza.

Vogliamo ora eliminare le parti in eccesso di questa seconda circonferenza, lasciando solo i due frammenti destinati a coprire le corrispondenti parti del nostro modello bitmap.

Paradossalmente, il processo di riduzione comincerà duplicando il cerchio interno. Fatelo premendo il tasto + sul tastierino numerico. Ci sembrerà che non sia accaduto nulla, perché il duplicato è esattamente sovrapposto all'originale. Per vedere le prossime modifiche che apporteremo, modifichiamo perciò il colore di contorno del cerchio attualmente selezionato, cliccando con il tasto destro del mouse sul colore arancione nella tavolozza posta alla destra della finestra di lavoro.

Ciò fatto, cliccate nuovamente sul cerchio per attivare le funzioni di rotazione. Notate che all'altezza del vertice superiore della circonferenza è visibile un quadratino - l'unico nodo di una primitiva ellisse - che ci servirà per un'operazione analoga a quella effettuata per realizzare l'occhiello della lettera "E". Cliccate su una delle maniglie angolari e ruotate in senso antiorario. Interrompete la rotazione per verificare dove si trova ora il quadratino sensibile. Continuate a ruotare il cerchio finché il quadratino non si trovi esattamente sovrapposto all'estremità superiore dell'arco di circonferenza posto sulla bitmap dietro la nuca del bambino.

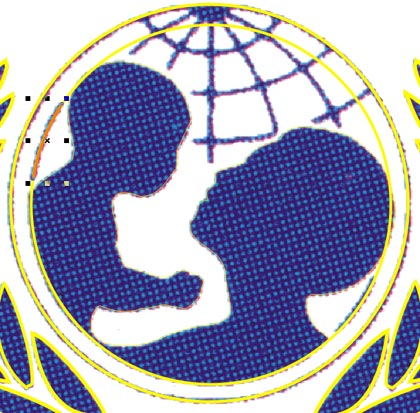

A questo punto, attivate lo strumento modellazione e cliccate sul quadratino sensibile, trascinando con il mouse verso il basso, ma facendo attenzione a che il trascinamento avvenga all'esterno del perimetro del cerchio. Interrompete il movimento non appena il cerchio si sia ridotto ad un arco di circonferenza esattamente sovrapposto al corrispondente arco blu dietro la nuca del bambino (se avete problemi a determinare la posizione esatta degli archi blu sulla bitmap, attivate la modalità di visualizzazione struttura, scegliendo il comando Struttura dal menu Visualizza). Il risultato dell'operazione è illustrato nell'immagine seguente.

Selezioniamo ora con lo strumento puntatore il cerchio giallo, la cui presenza è stata rivelata dalla riduzione del cerchio arancione ad un piccolo arco. Svolgiamo con il cerchio giallo la medesima procedura eseguita poco prima con il cerchio arancione, ma con una differenza: stavolta la rotazione dovrà avvenire in senso orario e dovrà interrompersi quando il quadratino sensibile del cerchio giallo si troverà esattamente sovrapposto al vertice inferiore dell'arco di circonferenza blu posto dietro la nuca della mamma. Ciò fatto, attivate lo strumento modellazione e trascinate il quadratino sensibile verso l'alto, rimanendo all'esterno della circonferenza. Fermatevi quando avrete realizzato un arco esattamente sovrapponibile all'arco blu della bitmap.

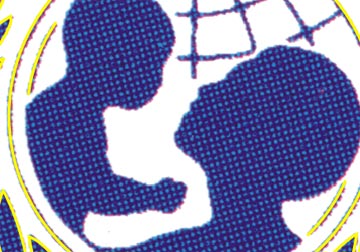

Attribuiamo infine, per uniformità, un colore giallo anche al primo arco realizzato, che è rimasto arancione. Per correggerne il colore, selezionate l'arco e fate clic destro sul colore giallo della tavolozza colori. Nell'immagine successiva potete vedere i due archi di circonferenza ormai completati.
