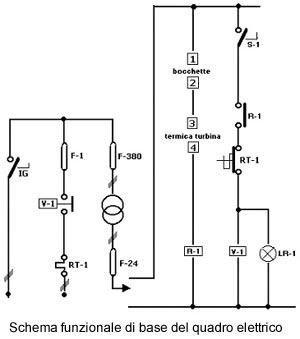

SCHEMA FUNZIONALE DI BASE E COLLEGAMENTO ALLE BOCCHETTE ASPIRANTI.
Il quadro elettrico comprende:
interruttore generale con blocco - con fusibili
Teleruttore e relè di minimo consumo
Trasformatore 380 / 24 V
Interruttore a due posizioni
Luci di segnalazione di funzionamento e allarme (termica limite della turbina dell'aspiratore e protezione termica del motore)
Morsettiera
A richiesta, possono essere forniti quadri elettrici speciali, nel caso in cui più aspiratori vengano installati nella medesima centrale. La potenza elettrica richiesta è di circa 1,5 Kw per ogni utente
