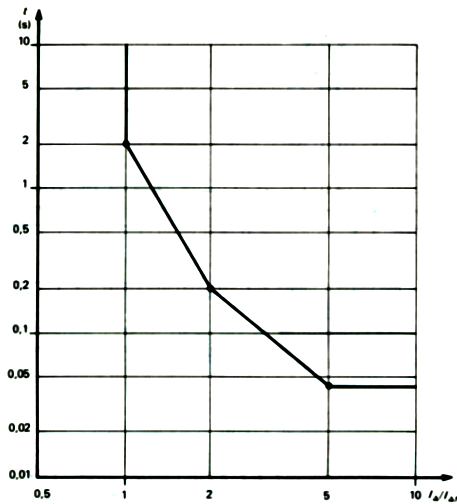

Differenziali: Caratteristiche d'intervento

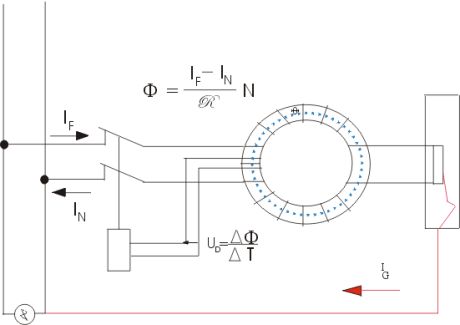

Finché I_f=I_n il flusso magnetico nel toroide è uguale a zero.
Quando, per un guasto, I_g= I_f - I_n si ha una variazione di flusso e, per la legge di Faraday-Lenz una tensione U_d in grado di alimentare la bobina di sgancio.

I_Dn è la corrente nominale di intervento del differenziale.
Se I_Dn è minore od uguale a 30 mA il differenziale ad Alta Sensibilità e viene anche chiamato "Salvavita".

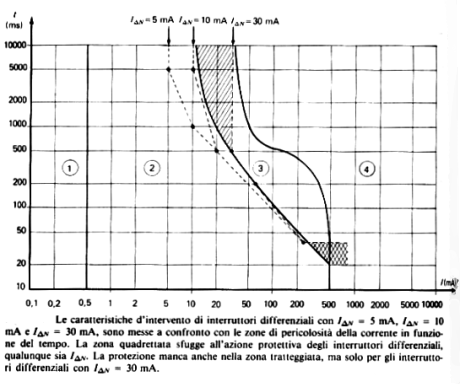

Caratteristiche di intervento dei differenziali ad alta sensibilità e curva di pericolosità della corrente
