12 Duplichiamo il lato sinistro della ghirlanda

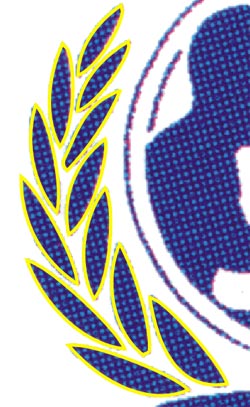

Seguendo le istruzioni fin qui fornite, arriverete ben presto al risultato illustrato nell'immagine successiva: ovvero la copertura di tutte le foglie della parte sinistra della ghirlanda, con eccezione dei due rametti incrociati in basso. La notevole simmetria della ghirlanda di foglie, i cui due lati sono pressoché speculari, ci consente a questo punto di ottenere rapidamente la copertura di tutte le foglie sul lato destro del globo grazie ad un semplice stratagemma vettoriale.

In primo luogo dovete selezionare tutte le foglie finora disegnate. Per farlo, tracciate intorno ad esse con lo strumento puntatore un rettangolo di selezione che le comprenda tutte. Occorre però fare attenzione a non cliccare sulla pagina in un punto troppo vicino alle foglie stesse. Infatti in questo modo selezionereste la bitmap sottostante e, trascinando, otterreste l'unico risultato di disallineare il modello dalla copia che state disegnando. Per evitare questo rischio, basta diminuire con lo strumento lente il fattore di zoom, in modo da visualizzare un'area maggiore della pagina e far partire così il rettangolo di selezione, che racchiuderà le foglie già tracciate, da un punto sicuramente esterno all'area occupata dalla bitmap (ci sono in realtà altri modi per ottenere questo risultato – ad esempio utilizzando i livelli – ma addentrarci ora in un discorso sui livelli ci porterebbe fuori tema).

Dopo aver selezionato il gruppo delle foglie già disegnate, tenete premuto il tasto CTRL e trascinate con lo strumento puntatore la maniglia di selezione centrale sinistra verso destra, fino a superare la corrispondente maniglia di selezione sul lato opposto (cioè al di là della foglia più a destra tra quelle già disegnate). A questo punto, sempre tenendo premuti CTRL ed il tasto sinistro del mouse, premete il tasto destro del mouse. Rilasciate tutto ed ecco dinanzi ai vostri occhi l'esatta copia speculare dell'intero gruppo di foglie. Non resta ora che trascinare la nuova selezione verso destra, fino al punto in cui si trovano le foglie bitmap della parte destra della ghirlanda. Poiché queste sono situate esattamente alla stessa altezza del blocco di foglie di sinistra, occorre effettuare un trascinamento vincolato lungo l'asse orizzontale. Premete quindi nuovamente il tasto CTRL e trascinate verso destra con lo strumento puntatore il gruppo speculare appena creato. Interrompete il trascinamento non appena il gruppo risulterà sovrapposto al gruppo di foglie bitmap della parte destra della ghirlanda.

Poiché in alcuni casi le foglie bitmap di destra non sono esattamente uguali, per forma e dimensione, alle corrispondenti foglie bitmap di sinistra, sarà necessario operare qua e là qualche aggiustamento nei contorni gialli sovrapposti alle foglie. Il sistema è il medesimo già visto in precedenza. Ogni volta che riscontrate una sovrapposizione non perfetta tra contorno giallo vettoriale e bordo della foglia sottostante, attivate lo strumento modellazione e agite o sulle linee curve, trascinandole fin tanto che non siano annullate le sbordature, o sui nodi, muovendo i loro punti di controllo nel modo di volta in volta più opportuno.
