08 Cerchi dalle mille risorse

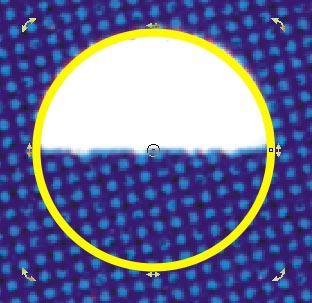

A questo punto dobbiamo disegnare il semicerchio che corrisponde all'occhiello della E. Possiamo farlo in modo molto semplice, partendo dalla primitiva ellisse. Disegnate un cerchio perfetto nel modo ormai noto e procedete per successivi posizionamenti e ridimensionamenti, fino a che la sua metà superiore copra esattamente il lato curvo dell'occhiello della E. Quindi, assicuratevi che il cerchio appena disegnato sia selezionato e fate clic su un punto qualsiasi della sua circonferenza. Questa nuovo clic modifica i quadratini (o maniglie) di selezione, trasformandoli in frecce a doppia punta. Tenendo premuto il tasto CTRL, cliccate e trascinate verso il basso la freccina curva in alto a destra. Questa operazione fa ruotare il cerchio intorno al proprio centro di rotazione, identificato dal cerchietto con un puntino in mezzo, visibile al centro della figura (fate riferimento all'immagine più sotto riprodotta). Notate che all'estremità sinistra della barra di stato, a mano a mano che trascinate, viene riportata l'entità della rotazione effettuata. Leggete i valori in tempo reale e interrompete il trascinamento quando la barra di stato riporterà: Angolo: 270,000 gradi. Se tutto è andato bene, l'unico nodo dell'ellisse si troverà esattamente in corrispondenza dell'estremità destra della linea di base dell'occhiello della E.

Ora attivate lo strumento modellazione (tasto F10). Quindi, tenendo premuto ancora una volta il tasto CTRL, cliccate sull'unico nodo dell'ellisse e trascinate verso sinistra, facendo attenzione a mantenere durante il movimento il cursore all'interno del perimetro del cerchio. Interrompete il trascinamento non appena sulla barra di stato leggerete: Angolo totale = 180,000 gradi. Rilasciate il pulsante del mouse ed il tasto CTRL, ed ecco apparire sulla pagina un perfetto occhiello vettoriale per la vostra lettera E!

Adesso dobbiamo disegnare il perimetro che contorna la parte interna aperta verso destra della E. Notiamo che l'incavo, che si trova giusto sotto l'occhiello che abbiamo appena tracciato, ha anch'esso una forma semicircolare, ma ribaltata. Possiamo quindi duplicare l'occhiello e ribaltarlo verso il basso per ottenere in modo rapido l'incavo centrale della E.

Con il nostro occhiello selezionato e con il puntatore attivo (tasto barra spaziatrice, ricordate?), premete e tenete premuto il solito tasto CTRL e cominciate a trascinare verso il basso con il tasto sinistro del mouse, partendo dalla maniglia (il quadratino di selezione) superiore centrale dell'occhiello giallo. Una volta che vi troverete con il puntatore al di sotto della base dell'occhiello, vedrete comparire un secondo semicerchio costituito da una linea nera sottile, che anticipa la posizione che avrà la nuova figura che state creando. A questo punto – facendo attenzione a non rilasciare ancora il tasto CTRL ed il tasto sinistro del mouse – premete a fondo il tasto destro del mouse. Ora rilasciate tutti i tasti. Vi troverete con un esatto duplicato capovolto dell'occhiello giallo, così come nella figura qui di seguito.

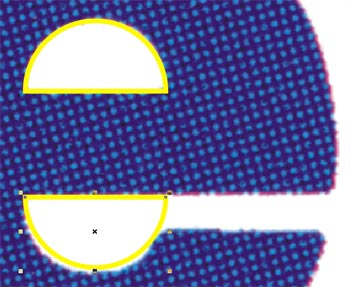

Non ci resta che trascinare il semicerchio duplicato fino a fargli occupare la nicchia centrale della E, alla quale è destinato. Poiché questa si trova in verticale esattamente al di sotto del luogo di partenza, effettueremo lo spostamento vincolandolo all'asse verticale. In che modo? Ma con il tasto CTRL naturalmente! Premetelo e contemporaneamente trascinate con il puntatore il semicerchio duplicato verso il basso. Vedrete che il movimento scorrerà senza deviazioni lungo l'asse verticale della pagina. Posizionate, infine, il semicerchio nella sua nicchia, così come appare nella figura successiva.

In verità la nicchia della E ha una forma un po' allungata, non è un semicerchio perfetto. Dobbiamo perciò modificare leggermente la forma del nostro occhiello capovolto. Afferrate con il puntatore la maniglia centrale inferiore e trascinate leggermente verso il basso. Il semicerchio si allungherà gradualmente: interrompete il trascinamento non appena la linea curva gialla dell'occhiello non abbia coperto perfettamente il bordo curvo dell'incavo centrale della E sottostante.

Leggi Procedure per completare la 'E'
