RICEVITORE RACAL RA17
Il Racal RA17 è un ricevitore valvolare in grado di coprire la gamma da 0,5 a 30 MHz in bande da 1 MHz, la scala di sintonia ha marcature ogni kHz ed è dotato sia di bfo che di filtro a cristallo.
Le caratteristiche sono di tutto rispetto, specie per l'epoca (anni '60):
-
tripla
conversione
- prima frequenza intermedia a 40 MHz per avere alta reiezione di immagine
- sistema Wadley a recupero di deriva di frequenza
- elevata resistenza ai segnali indesiderati.
- prima frequenza intermedia a 40 MHz per avere alta reiezione di immagine
- sistema Wadley a recupero di deriva di frequenza
- elevata resistenza ai segnali indesiderati.
Il "loop Wadley" è congegnato in modo che il segnale dell'oscillatore locale di prima conversione viene applicato anche alla seconda conversione ma con segno algebrico opposto: pertanto un eventuale spostamento di frequenza viene (entro certi limiti) a cancellarsi. Un metodo che ha del geniale per realizzare una prima conversione verso l'alto utilizzando semplicemente un oscillatore libero sintonizzabile da 40,5 a 69,5 MHz ed un solo quarzo da 1 MHz, quando la tecnologia era ben lontana da pll o generatori sintetizzati.
La meccanica è robustissima ed il ricevitore è pesantissimo, più pesante anche del 390URR.
Un ricevitore eccellente, non mi stupirei se qualche esemplare fosse ancora in servizio.
Dal manuale del RA-17:

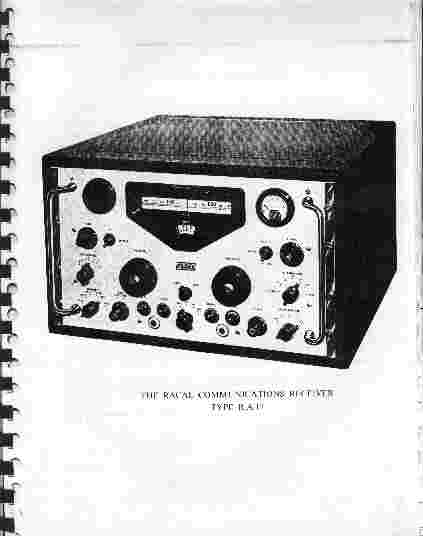

| aspetto
esterno |

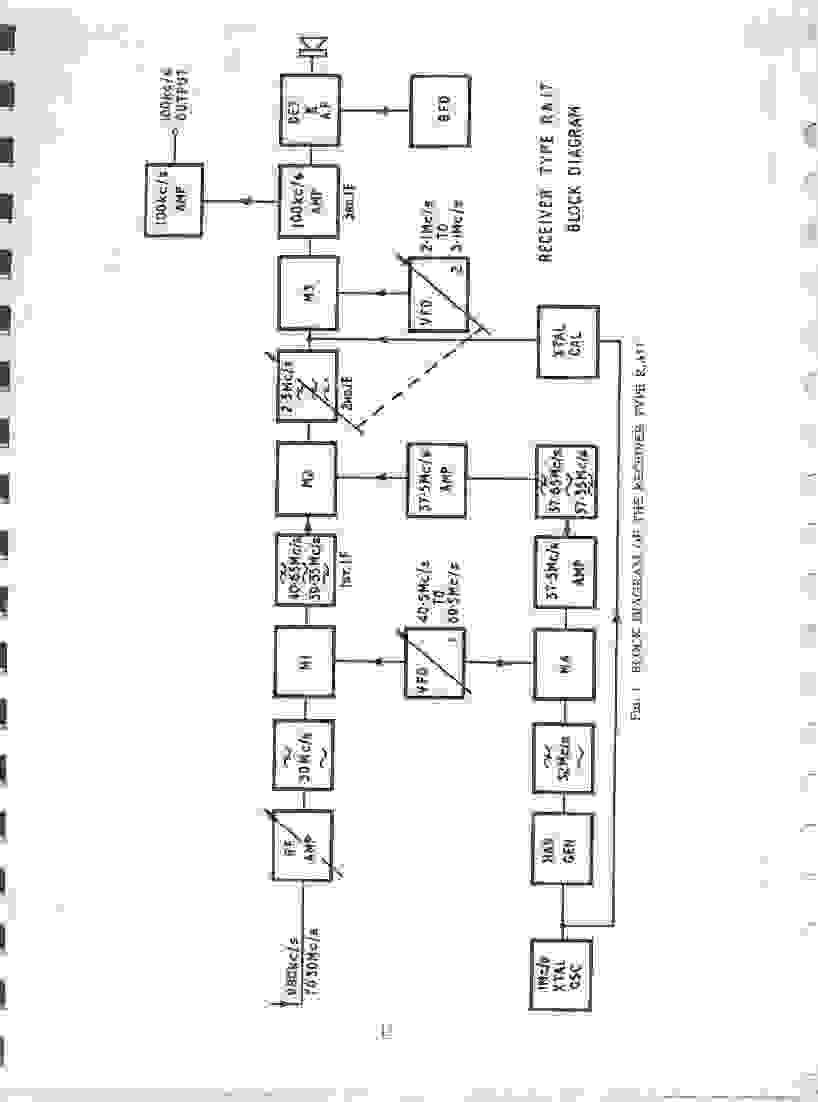

schema
a
blocchi |

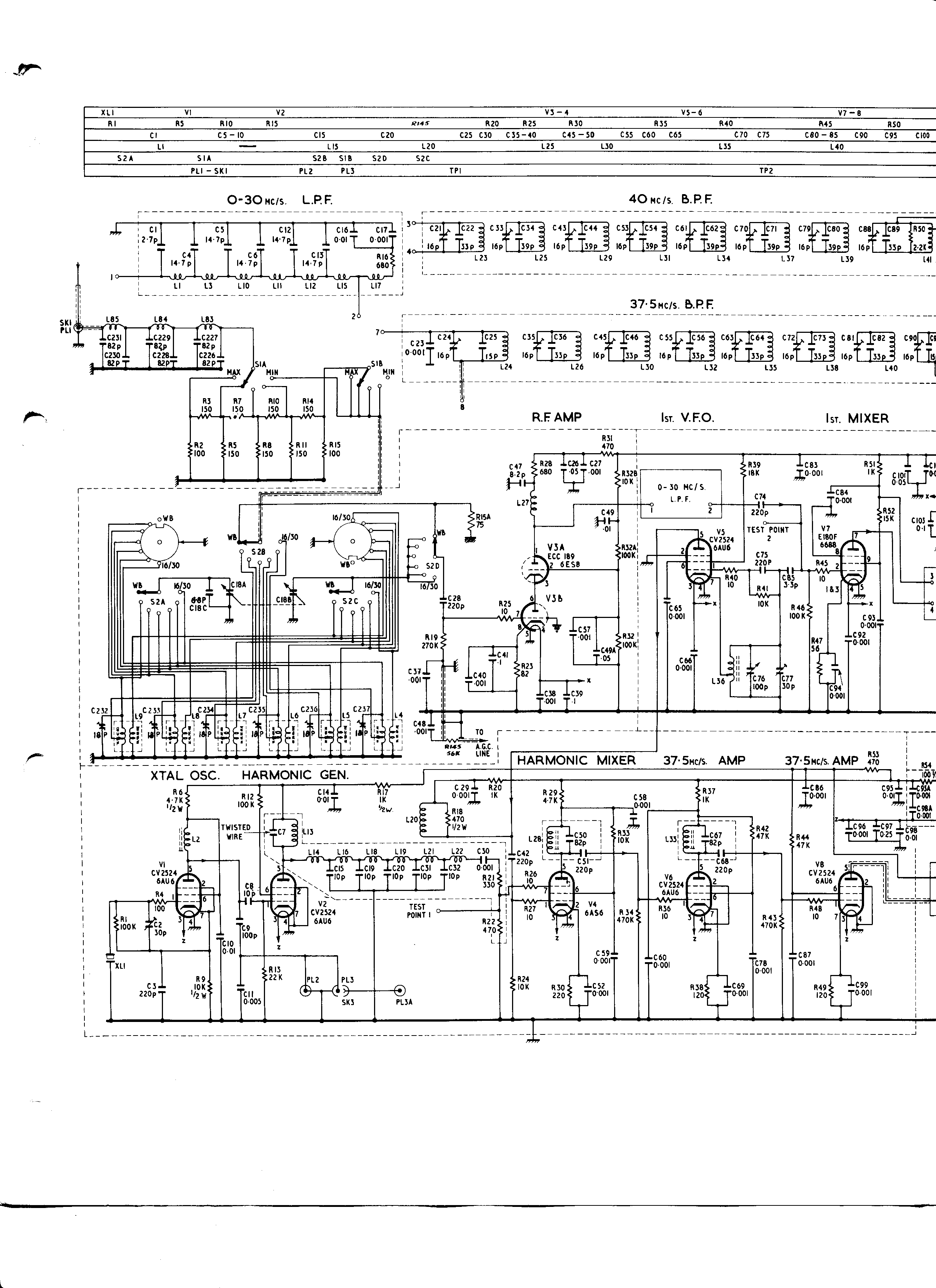

schema
A |
schema
B |
schema
C |
|
|
|
|
|
