Dipolo lungo 30 metri

Foto di Andrea De Benedictis IW0HOG - 25 maggio 2009



DESCRIZIONE di BASE

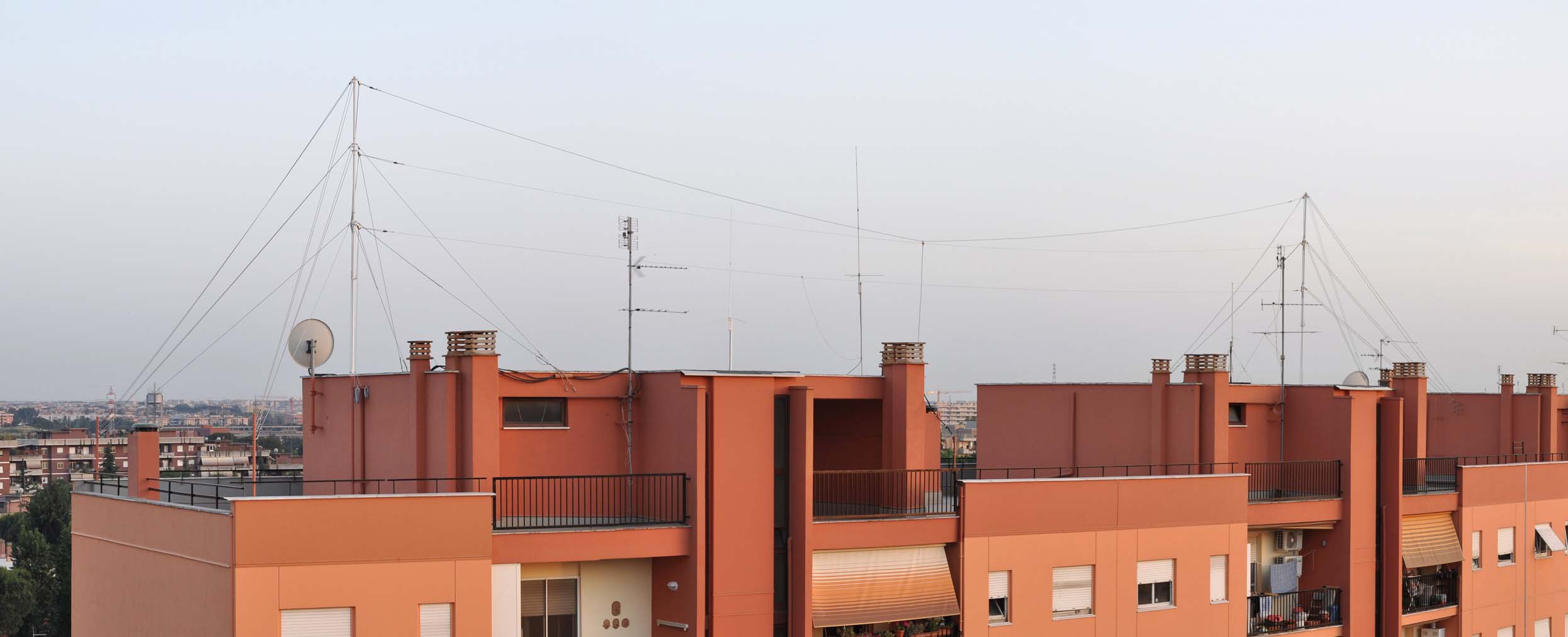

    I pali bianchi di sostegno sono lunghi 6m con diametro di 5cm, poggiano sul pavimento del terrazzo, fa da tramite un tubo rosso (poco visibile, alto quanto il torrino) lungo 3m con diametro da 6cm.
Descrizione: La prima dall'alto, è una fune di sostegno chiamata "catenaria" usata per sostenere i cavi di discesa altrimenti formerebbero una indesiderata "pancia".
La seconda al centro, sono i bracci di 15m del dipolo lungo 30m usata solo in ricezione.
La terza in basso è il dipolo multibanda, alimentato fuori centro, lungo 41m con BalUn Doppio Guanella, usata in RTX, coprendo le bande radioamatoriali da: 10, 12, 17, 20, 40 e 80m. In questo caso è stato usato un cavo coassiale a bassa attenuazione Ecoflex 10.
Questa antenna è commerciale venduta come "antenna off-center feed dipole" Mod. OC6L4/1K.



Descrizione dell'ANTENNA da 30m e della BASETTA CENTRALE di sostegno

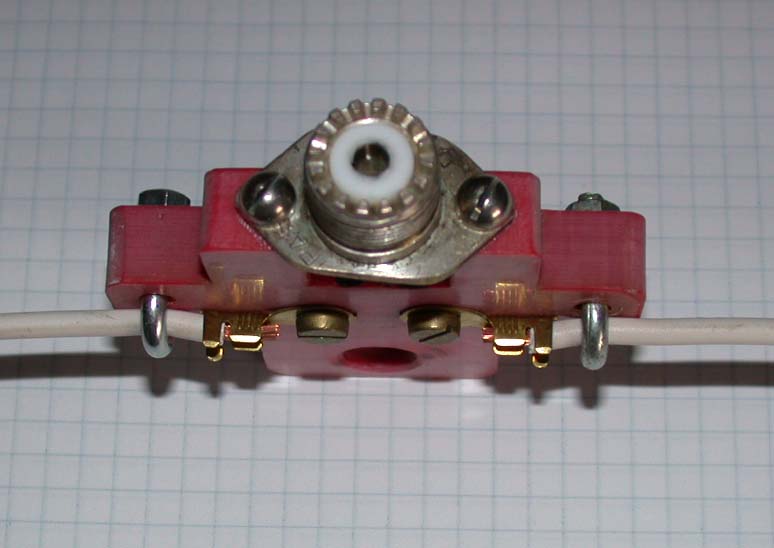

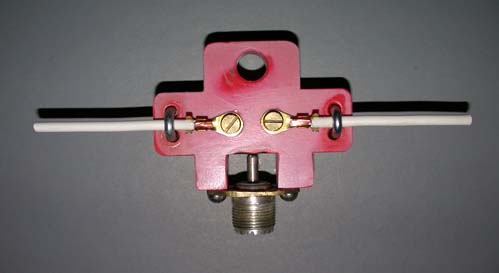

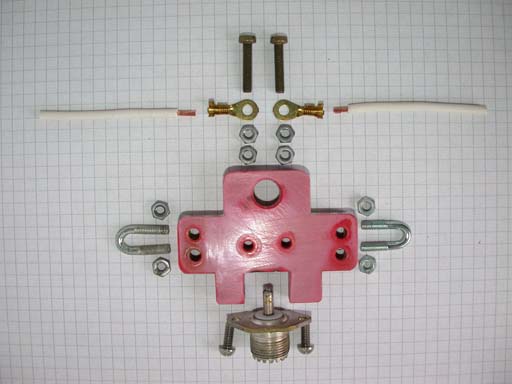

    Il dipolo è formato da due bracci identici lunghi 15 m di filo di rame da 2,5 mm/q. La basetta centrale di sostegno è costituita da materiale isolante in PVC misura 7X5,5x1 cm di spessore (vedi foto). I cavallotti a forma di "U" usati per fissare il cavo di antenna sono in acciaio inox e le viti, dati, rondelle e terminali in ottone. Il collegamento ai fili dell'antenna e i terminali del connettore è stato esuguito con calza di rame ricavata da un cavetto schermato, saldandola direttamente ai rispettivi terminali. Per proteggere i collegamenti dalle intemperie è stata usata una pasta al silicone.
Il connettore femmina da pannello è il PL259. In questo caso è stato usato un cavo coassiale a bassa attenuazione Ecoflex 10.


NOTA: ogni quadretto del foglio misura 5X5 m/m.
