Dicembre 2003

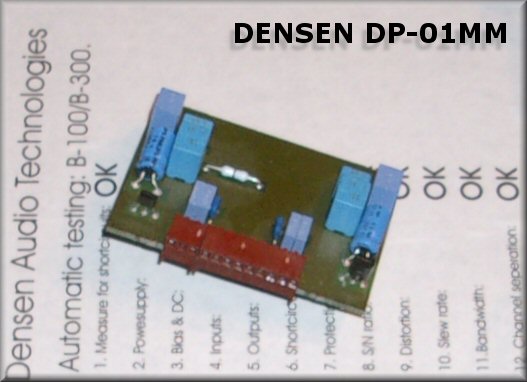

Avendo deciso di godermi i piaceri analogici del vinile ho optato, per il mio Densen Beat B-100, per la scheda phono prodotta dalla casa: DP-01MM.
Quello che segue e' una semplice guida per il montaggio (molto facile) su un BEAT-100.
 |

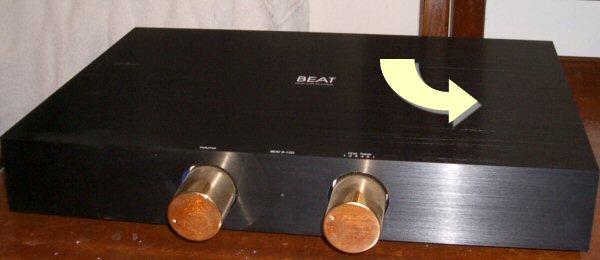

La freccia nella foto indica la posizione in cui si trovera' la scheda phono DP-01 |
 |

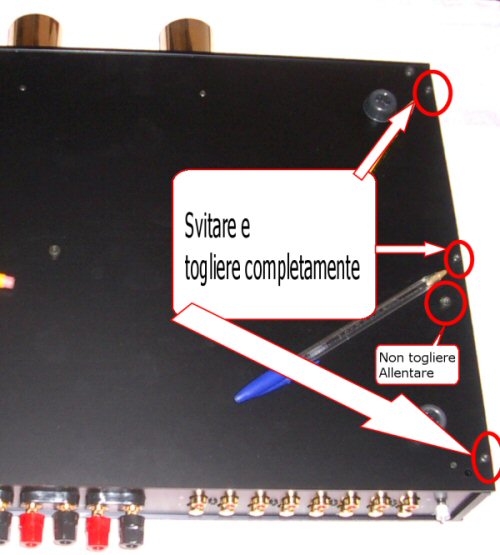

Procedere ora, dopo aver messo a "testa in giu'" l'ampli, a togliere le tre viti che fissano il fianco lato connettori. La quarta vite, quella piu' interna, va solo allentata, non e' necessario toglierla.
|
| Una volta tolte le tre viti e allentata la quarta sara' possibile far scivolare il fianco per poter accedere all'interno ed installare la scheda. |  |
 |
Togliere i due Jumper sulla slitta di alloggiamento della scheda DP-01 |
 |

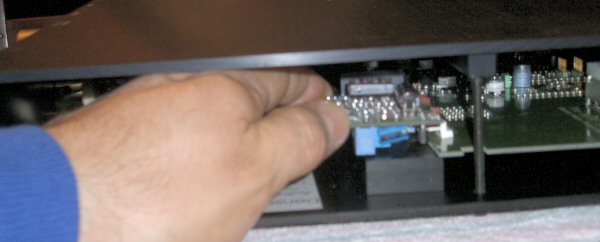

Con un po di calma ed attenzione e' possibile inserire la scheda. |
Ora e' possibile, procedendo a ritroso, richiudere l'ampli serrando le viti.
Si puo' passare all'ascolto (buon divertimento) collegando il giradischi (con testina MM mi raccomando) al primo connettori e posizionando il selettore su 1.
